- 产品描述
-
产品展示
概述

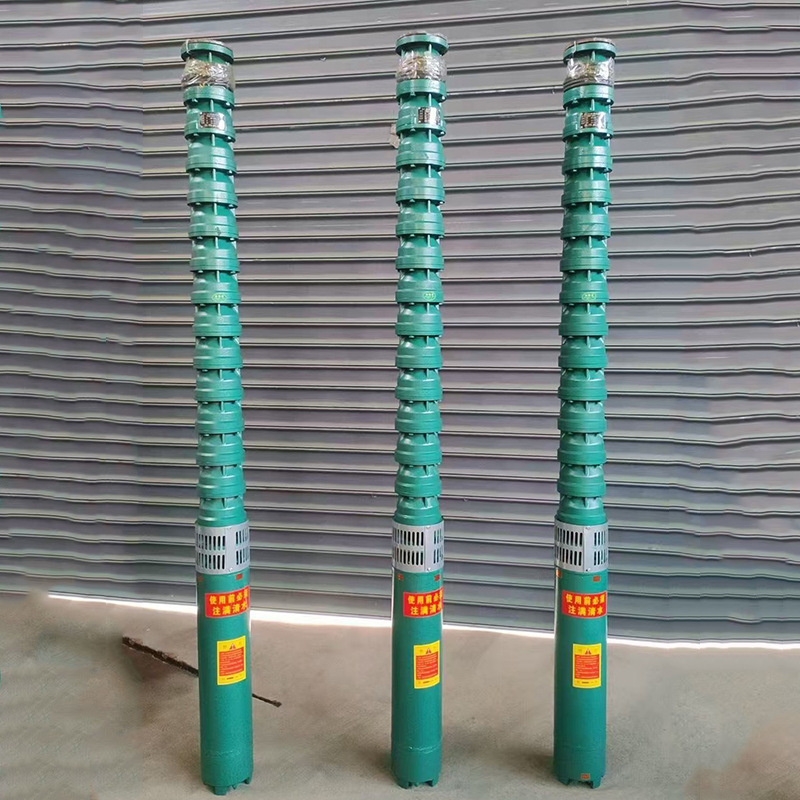

本潜水电泵为井用泵，由 YQS型潜水电机和QJ型潜水泵组成。它广泛适用于城市、工矿企业、冷却系统、供排水及农用排灌。其主要特点是电机、水泵联为一体潜入水中工作，不需泵房建筑，其结构简单，使用、维修方便、效率高、运转安全可靠。
本产品执行标准为:GB/T2816-2002《井用潜水泵》，GB/T2818-2002《井用潜水三相异步电动机》。使用条件
1、电源:三相交流电380V(允差士5%)，50HZ(允差士1%)
2、水质:
(1)水温不高于 20℃
(2)固体杂质含量(质量比)不大于0.01%
(3)PH值(酸碱度)6.5-8.5
(4)硫化氢的含量不大于1.5mg/L
(5)氯离子的含量不大于400mg/L3、潜水电机内腔必须充满洁净的清水
4、潜水电泵必须完全潜入水中工作。
型号含义
175--适用较小井径(毫米)
QJ--井用潜水泵
50--流量(米3/时)
24--扬程(米)
结构简介
水泵部分主要有水泵轴、叶轮、导流壳、橡胶轴承、逆止阀体(选装件)等件组成。电机部分主要有底座、调压膜、止推轴承、推力盘、下导轴承座、定子、转子、上导轴承座、甩水器、进水节、引出电缆等件组成。
1、电机为充水湿式潜水三相异步电动机，电机腔内充满洁净清水，用于冷却电机和润滑轴承，电机底部的调压膜用于调整由于电机温升变化引起的机体内 部 水 的 胀 缩 压差。
2、为了防止井水中的砂粒进入电机内部，电机上端轴伸处装有两个油封并安装一甩砂环，组成防砂结构。
3、为了防止起动时水泵轴上窜，水泵轴和电机轴由联轴器联为一体，并在电机下部安装一上止推轴承。
4、电机和水泵轴承的润滑均为水润滑。
5、电机定子绕组采用优良潜水电机绕组线，绝缘性能高。

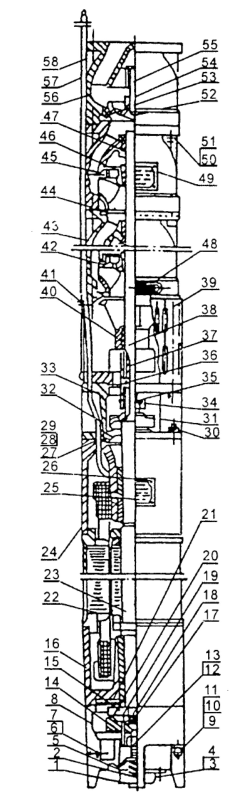

6、水泵采用计算机CAD设计，结构简单，技术性能好。结构示意图
1.底盖
2.调压弹簧
3.螺栓M16x16
4.弹簧垫6
5.调压膜
6.放水螺丝
7.胶垫
8.底座
9.螺母M12
10.弹簧垫12
11.拉杆螺丝
12.螺母
13.弹簧垫12
14.止推轴承
15.推力座
16.下导轴承座
17.左旋螺母
18.键C8x25
19.止推轴承座
20.推力盘
21.上止推轴承
22.定子
23.转子
24.上导轴承座
25.电机铭牌
26.铭牌柳钉
27.电缆胶垫
28.电缆封圈
29.电缆压圈
30.拉杆螺丝
31.甩沙环
32.油封
33.连接段
34.锁圈
35.圆柱螺钉
36.联轴器
37.键C8x30
38.水 泵 轴
39.滤水网
40.进水节
41.螺钉
42.叶轮
43.导流壳
44.下封环
45.上封环
46.锥形套
47.橡胶轴承
48.转向标准
49.水泵铭牌
50.螺栓M12x30
51.弹簧垫12
52.阀盘
53.缓冲胶垫
54.胶垫
55.阀体
56.止逆阀体
57.护线板
58.引出电缆
